1、打開Powerdesigner軟件，打開物理模型視圖，在“Palette”面板中選外鍵工具，

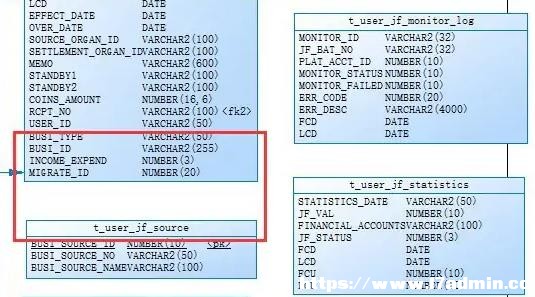

2、鼠標點擊需要?jiǎng)?chuàng)建外鍵的表，鼠標不放，直接拖到需要關聯的表上松開兩個表就綁定關系了，

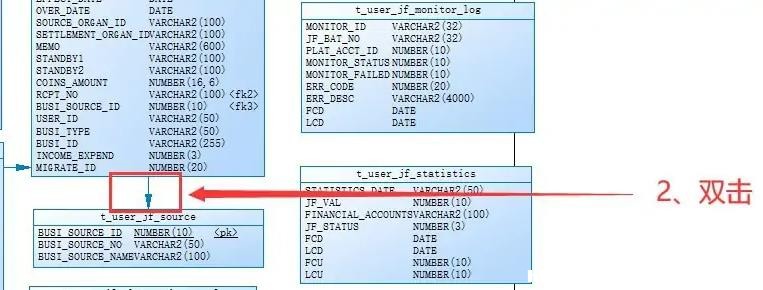

3、在palette界面中能看到箭頭，直接在前頭上雙擊進入外鍵屬性界面，

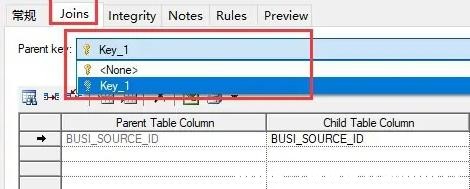

4、選擇“Join”，下拉Parent key，如果是要主鍵設置成外鍵，就選Key_1，如果不是主鍵設置外鍵選None，

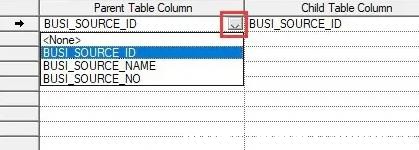

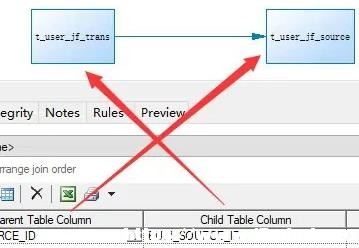

5、在Parent Table Column選擇主表的字段，在Child Table Column選擇需要設置外鍵關聯字段（箭頭指的表是父表，線連著的表是子表），

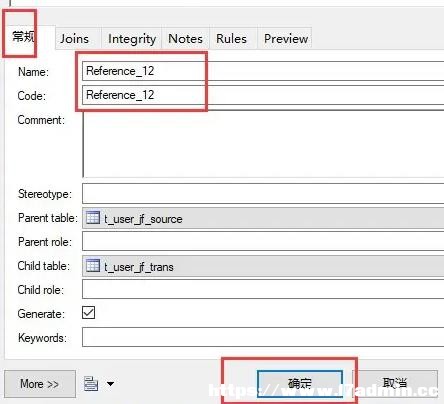

6、返回“常規”界面，更改外鍵名稱，點擊“確定”即可設置外鍵成功。

小伙伴們跟著小編介紹的方法步驟一步一步進行操作，就可以成功在Powerdesigner軟件里面設置外鍵了。
